Dacia Sandero 1 – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Dacia Sandero I (2008–2012), des informations sur l’emplacement des panneaux de fusibles à l’intérieur du véhicule et l’affectation de chaque fusible (disposition des fusibles).
2008, 2009, 2010, 2011, 2012
Sandero 1
Habitacle

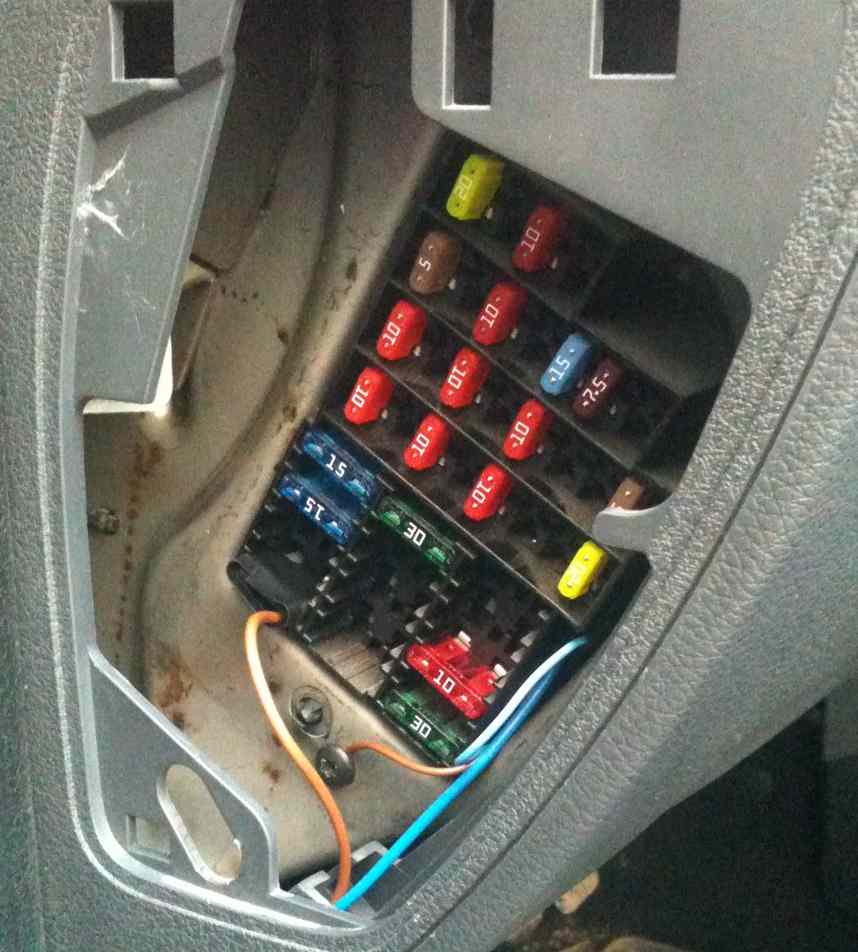

Situé à l’extrémité du tableau de bord.

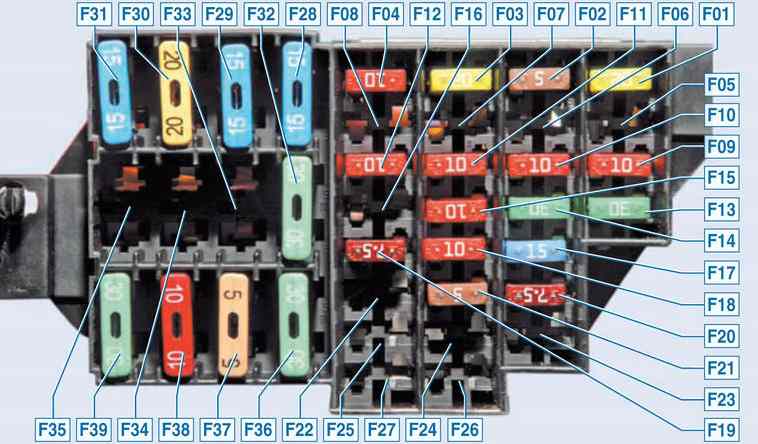

Diagramme
Fonction
| F01 (20A) | Produit de nettoyage des vitres ; relais de chauffage de la lunette arrière |
| F02 (5A) | Alimentation du tableau de bord ; enroulement du relais K5 de la pompe à carburant et de la bobine d’allumage ; alimentation de l’ECU du système de gestion moteur depuis le contacteur d’allumage, |
| F03 (20A) | Feux stop ; ampoules de feu de recul ; système de pulvérisation du pare-brise |
| F04 (10A) | Circuits : unité de commande des airbags ; clignotants ; connecteur de diagnostic du système de gestion moteur ; bobines d’immobilisation |
| F09 (10A) | Circuits : phares du module d’éclairage gauche (feux de croisement) ; témoin de feux de croisement sur le tableau de bord ; pompe de pulvérisation des phares |
| F10 (10A) | Phares du module d’éclairage droit (feux de croisement) |
| F11 (10A) | Phares du module d’éclairage gauche (feux de route) ; témoin de feux de route sur le tableau de bord |
| F12 (10A) | Phares du module d’éclairage droit (feux de route) |
| F13 (30A) F14 (30A) | Circuits des vitres électriques pour les portes arrière et avant |
| F15 (10A) | ECU ABS |
| F17 (15A) | Signal |
| F18 (10A) | Ampoules latérales du phare gauche ; feux de position pour le feu arrière gauche ; ampoules d’éclairage de la plaque d’immatriculation ; éclairage du tableau de bord et des commandes sur le tableau de bord, la console et le revêtement du tunnel ; signalisation de l’unité de commutation |
| F19 (7,5A) | Feux de position du phare droit ; feux de position pour le feu arrière droit ; ampoules de la boîte à gants |
| F20 (7,5A) | Ampoules et signalisation pour l’allumage du feu de brouillard arrière |
| F21 (5A) | Circuit des éléments chauffants des rétroviseurs extérieurs |
| F28 (15A) | Diffuseur de lumière intérieure ; lumière du coffre ; alimentation permanente de l’unité principale du lecteur audio, |
| F29 (15A) | Circuits : interrupteur d’alarme ; interrupteur des clignotants ; fonctionnement intermittent de l’essuie-glace avant ; contrôle du verrouillage centralisé ; connecteur de diagnostic du système de gestion moteur, |
| F30 (20A) | Circuit d’alimentation du verrouillage centralisé |
| F31 (15A) | Bobine du relais des feux de brouillard K8 |
| F32 (30A) | Circuit d’alimentation du relais de chauffage de la lunette arrière |
| F36 (30A) | Circuit d’alimentation du relais K1 du ventilateur de chauffage |
| F37 (5A) | Circuits des moteurs électriques des rétroviseurs extérieurs |
| F38 (10A) | Allume-cigare ; alimentation de l’unité principale du lecteur audio depuis le contacteur d’allumage ; |
| F39 (30A) | Circuit de la bobine du relais du ventilateur de chauffage |
Le fusible numéro 38, 10A, est responsable de l’allume-cigare.
Compartiment moteur

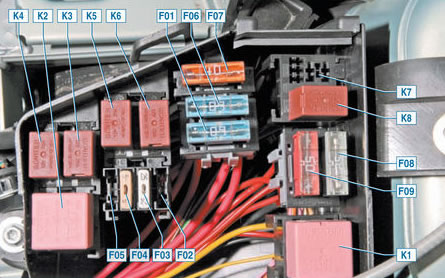

Diagramme
Destination
| F01 (60A) | Chaînes : alimentation de la clé de démarrage et de tous les appareils alimentés par le contacteur ; interrupteur d’éclairage extérieur |
| F02 (30A) | Circuit d’alimentation du relais K3 du ventilateur de refroidissement (dans les voitures sans climatisation) |
| F03 (25A) | Circuits d’alimentation : relais K5 de la pompe à carburant et de la bobine d’allumage ; relais principal K6 du système de gestion moteur |
| F04 (5A) | Circuits : alimentation permanente de l’ECU du système de gestion moteur ; enroulement du relais principal K6 du système de gestion moteur |
| F05 (15A) | Non utilisé |
| F06 (60A) | Alimentation de la boîte à fusibles dans l’habitacle |
| F07 (40A) | Circuits d’alimentation : relais de climatisation K4 ; relais K3 du ventilateur de refroidissement à basse vitesse (dans les voitures avec climatisation) ; relais K2 du ventilateur de refroidissement à haute vitesse (dans les voitures avec climatisation) |
| F08 (50A) et F09 (25A) | Chaînes ECU ABS |
Affectation des relais
- K1 – relais du ventilateur de chauffage, moteur du ventilateur de chauffage. Voir les informations sur F36.
- K2 – relais rapide du ventilateur de refroidissement (pour les voitures avec climatisation), moteur du ventilateur de radiateur.
- KZ – relais du ventilateur de radiateur à basse vitesse (pour les voitures avec climatisation) ou relais du ventilateur de radiateur (pour les voitures sans climatisation), moteur du ventilateur de radiateur (pour les voitures avec climatisation – via une résistance).
- K4 – relais de climatisation, embrayage électromagnétique du compresseur.
Voir les informations sur F36. - K5 – relais de la pompe à carburant et de la bobine d’allumage.
- K6 – relais principal du système de gestion moteur, capteur d’oxygène, capteur de vitesse, injecteurs de carburant, valve d’échappement de l’absorbeur a/m, bobines des relais K2, KZ, K4.
- K7 – relais de la pompe de lave-phares.
- K8 – relais des feux de brouillard. Voir les informations sur F31.
